고성능 및 열 효율이 월등한 열 교환기를 제작하기 위해 컴퓨터에 의한 최적 설계로
전열 성능이 우수한 SPIRAL TUBE를 가공하여 난방용 , 공조용 , 폐열 회수용 등
각 종 열 교환기에 적용하며 최고의 성능을 보장하는 우수한 제품입니다.

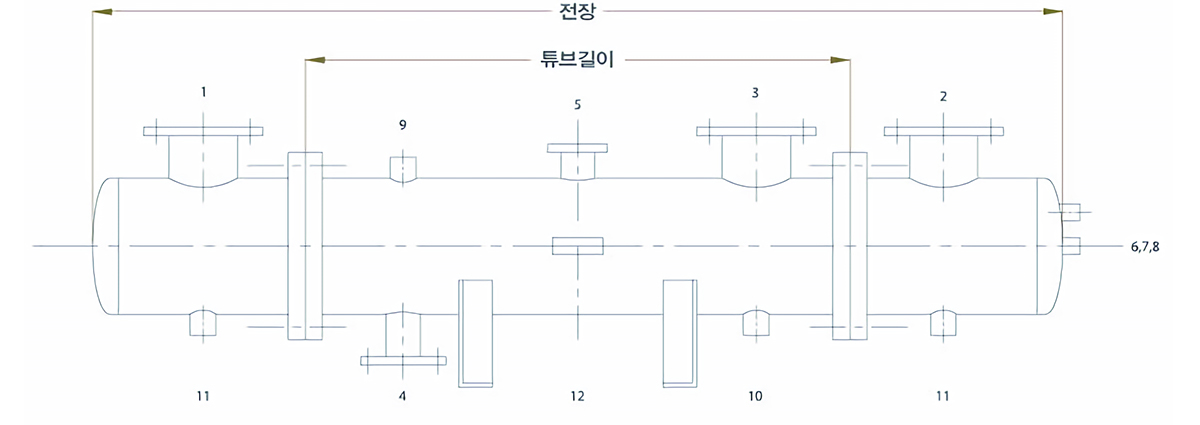

용량	형식	규격	튜브길이	QTY	전열면적	온수 순환량	스팀 소모량	스팀		온수		S/V
용량	형식	규격	튜브길이	QTY	전열면적	온수 순환량	스팀 소모량	입구	출구	입구	출구	S/V
Kcal/hr	SHSE-1PASS	A x mm	mm	EA	㎡	1/min	KG/HR	A	A	A	A	A
80,000	SHSE-1007SW	100A * 1150	700	16	0.56	133	150	40	25	50	50	25
100,000	SHSE-1010SW	100A * 1450	1000	16	0.8	166	190	40	25	50	50	25
200,000	SHSE-1507SW	150A * 1220	700	36	1.26	332	380	50	25	65	65	32
300,000	SHSE-2007SW	200A * 1300	700	68	2.37	498	580	65	32	80	80	40
400,000	SHSE-2007SW	200A * 1300	700	68	2.37	665	770	65	32	80	80	40
500,000	SHSE-2010SW	200A * 1600	1000	68	3.39	833	960	80	40	100	100	50
600,000	SHSE-2012SW	200A * 1800	1200	68	4.07	1000	1160	80	40	100	100	50
700,000	SHSE-2510SW	250A * 1770	1000	104	5.19	1166	1350	100	50	125	125	65
800,000	SHSE-2510SW	250A * 1770	1000	104	5.19	1333	1540	100	50	125	125	65
900,000	SHSE-2512SW	250A * 1970	1200	104	6.23	1500	1740	100	50	125	125	65
1,000,000	SHSE-3010SW	300A * 1860	1000	144	7.18	1666	1930	125	65	150	150	80
1,200,000	SHSE-3012SW	300A * 2060	1200	144	8.62	2000	2320	125	65	150	150	80
1,500,000	SHSE-3510SW	300A * 1960	1000	196	9.78	2500	2900	150	80	150	150	80
2,000,000	SHSE-4010SW	400A * 1980	1000	284	14.17	3333	3860	200	100	200	200	125

*조건에 따라 재질 및 규격은 변경될 수 있습니다. *스팀 2kg/㎠ *사용수두압 10kg/㎠ *난방온수 70~80℃ (△t 10℃) *튜브 Cuø15.88 * 1.0t 사용
